工業環網是礦井各項生產數據傳輸?shù)暮诵南到y(tǒng)，是礦山實現智能化的基礎。通過工業環網可實現井上井下數據信息的聯通。隨著礦井生產規模的逐步擴大及系統的不斷完善，很多原有的千兆環網系統由于帶寬容量小、傳輸數據速度慢，已不能滿足礦井發展需求。

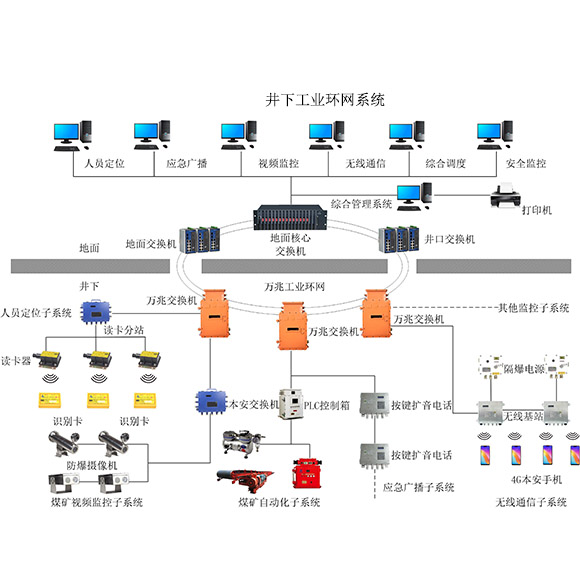

　　為解決這一問題，山東新云鵬結合山西省煤礦智能化建設實施意見要求，在地面機房安裝2臺核心匯聚萬兆交換機，井下中央變電所、采區變電所等固定硐室安裝5臺礦用隔爆型萬兆交換機，完成對工業環網升級擴容改造，形成萬兆工業主干環形網，實現了礦井人員定位、應急通信廣播、產量監控、視頻監控、防越級跳閘、智能化掘進工作面等系統數據統一傳輸。


　　山東新云鵬建立井下萬兆環網，基于5G技術及“私有云”數據中心和多業務綜合管控平臺，形成了“一網一云一平臺”的整體架構和“1+N”的管控模式。


　　“1”是一個多業務綜合管控平臺，把礦井安全、生產、經營等系統信息集成到一張圖中進行全監控，基于“一張圖”實現對礦井重大危險源聯動預警報警，實現了智能感知、信息融合、聯動預警和決策支持；“N”是多個分控中心（區域）對主煤流、主排水、架空乘人裝置、安全監測監控、微震、智能化工作面等系統進行控制。“智能采煤”已實現采煤機位置檢測分析、自動記憶截割、自動跟機移架功能，已實現井下監控中心和地面調度中心對工作面設備“一鍵”啟停操控。

　　井下萬兆環網的建成還實現了井下WIFI信號的覆蓋，方便了數據的錄入、上傳、查看，也為地面值班人員和井下人員的溝通交流帶來了巨大的便利。除此之外，礦用萬兆環網還可以實現井下無線通信系統、人員定位系統、語音廣播系統、調度通訊系統、工業視頻系統等多個系統實地入網，并進行數據實時傳輸，為數據的傳輸搭建了一條信息快車道。


　　新的工業以太環網系統建成后，能夠支持多網、多系統融合，實現井下有線和無線傳輸網絡的有機融合，能夠?qū)⒏鱾�子系統的數據進行集成，進而實現相關業務數據的綜合分析以及生產狀態的實施評估，達到“管控一體化”和統一調度指揮決策的目標。對實現機械化換人、自動化減人、高產高效，助力礦井高質量發展具有重要意義。
